LDGKC-G2高压开关特性测试仪 | 内置电源，21种开关一键适配

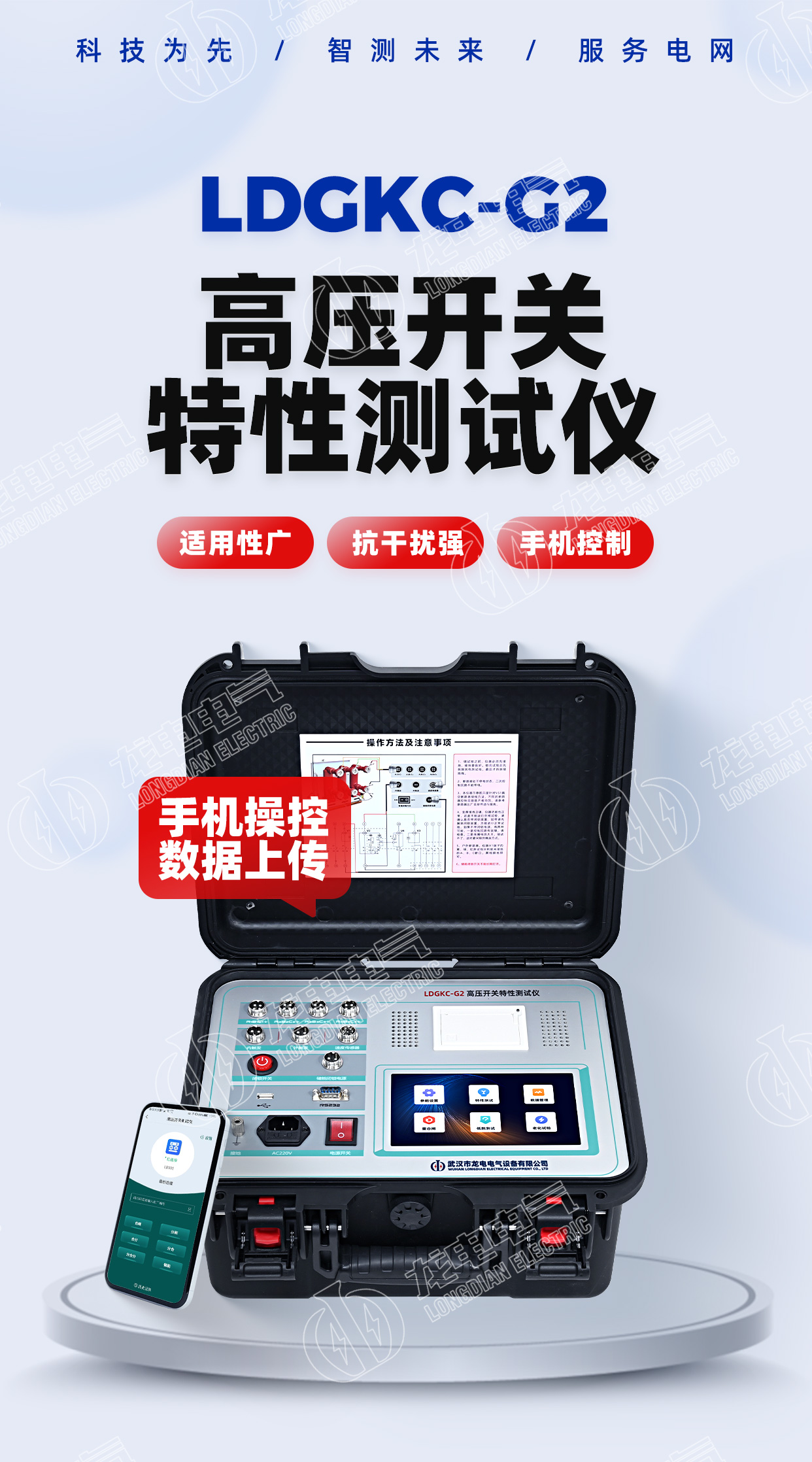

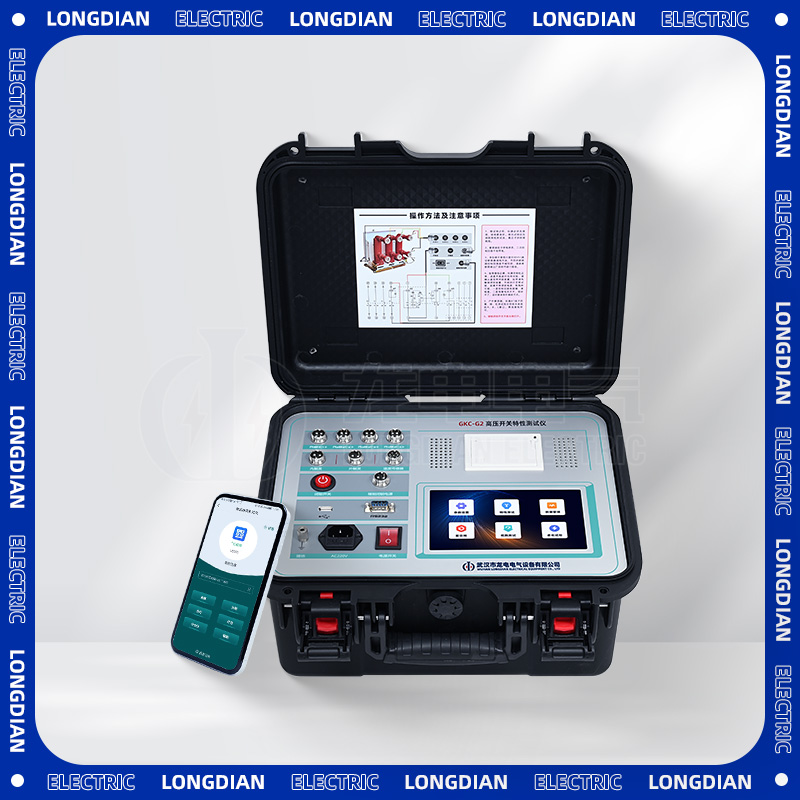

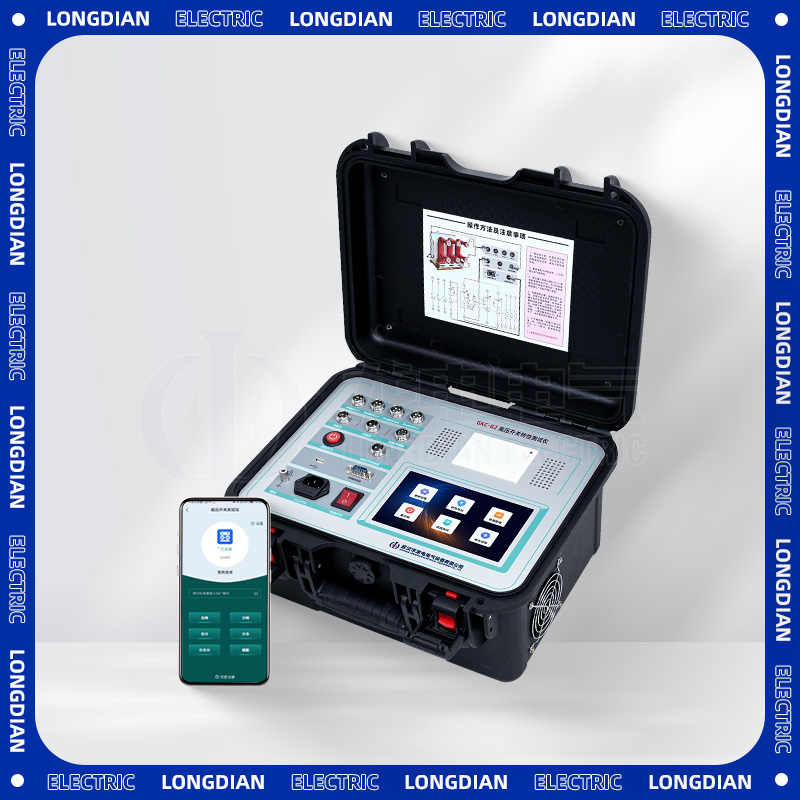

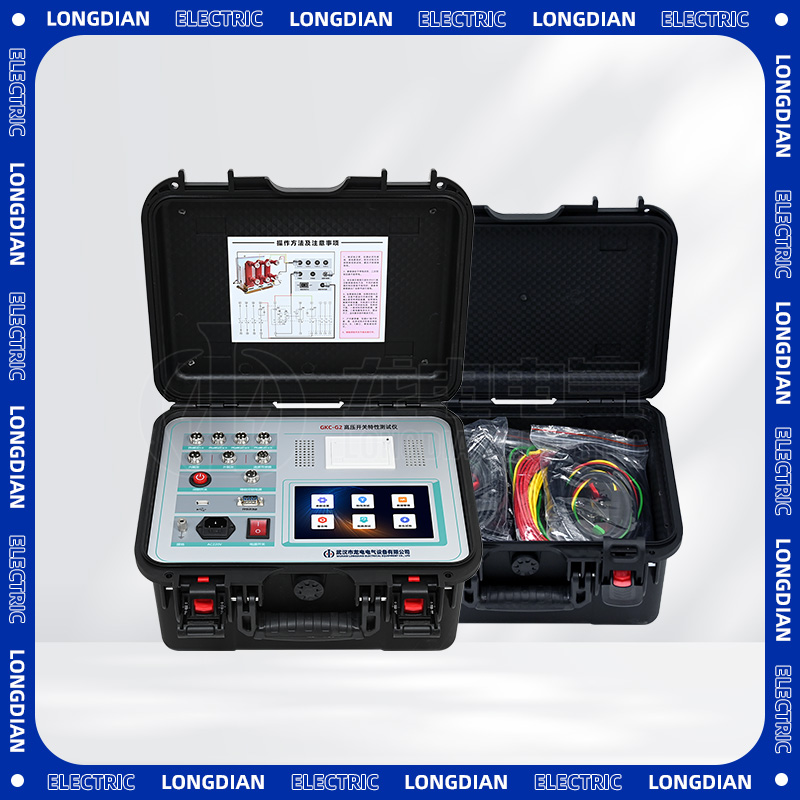

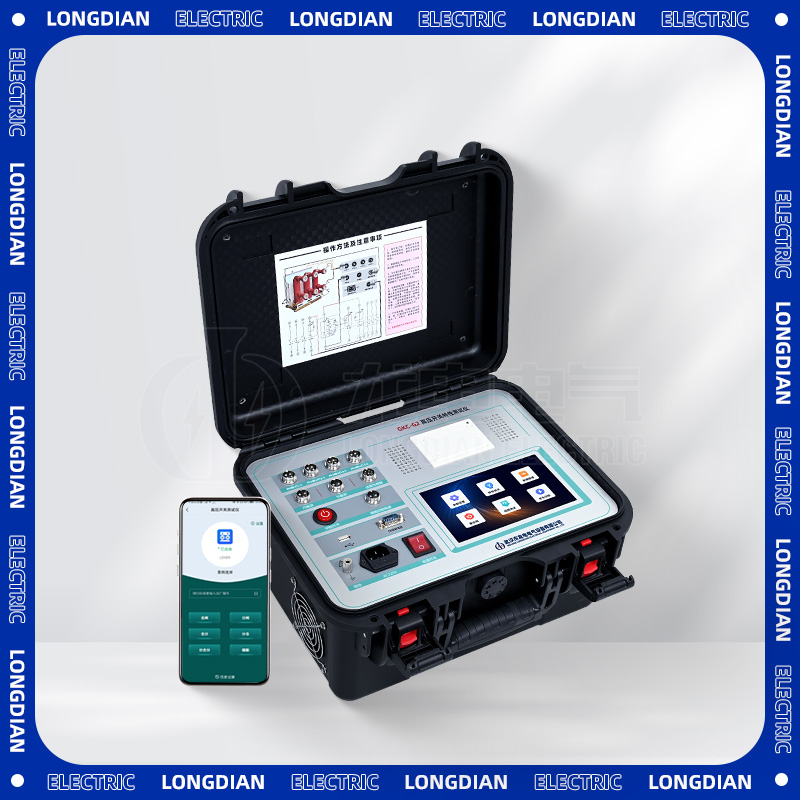

武汉市龙电电气设备有限公司研发生产的LDGKC-G2高压开关特性测试仪（亦称断路器机械特性测试仪）是依据GB1984-2014及DL/T846.3-2017标准设计的新一代便携式断路器综合分析设备。一次接线、一次动作，即可同步获取12路主断口+6路辅助断口的合/分闸时间、弹跳特性、三相不同期、行程-速度曲线及线圈电流/电阻等全参数数据。

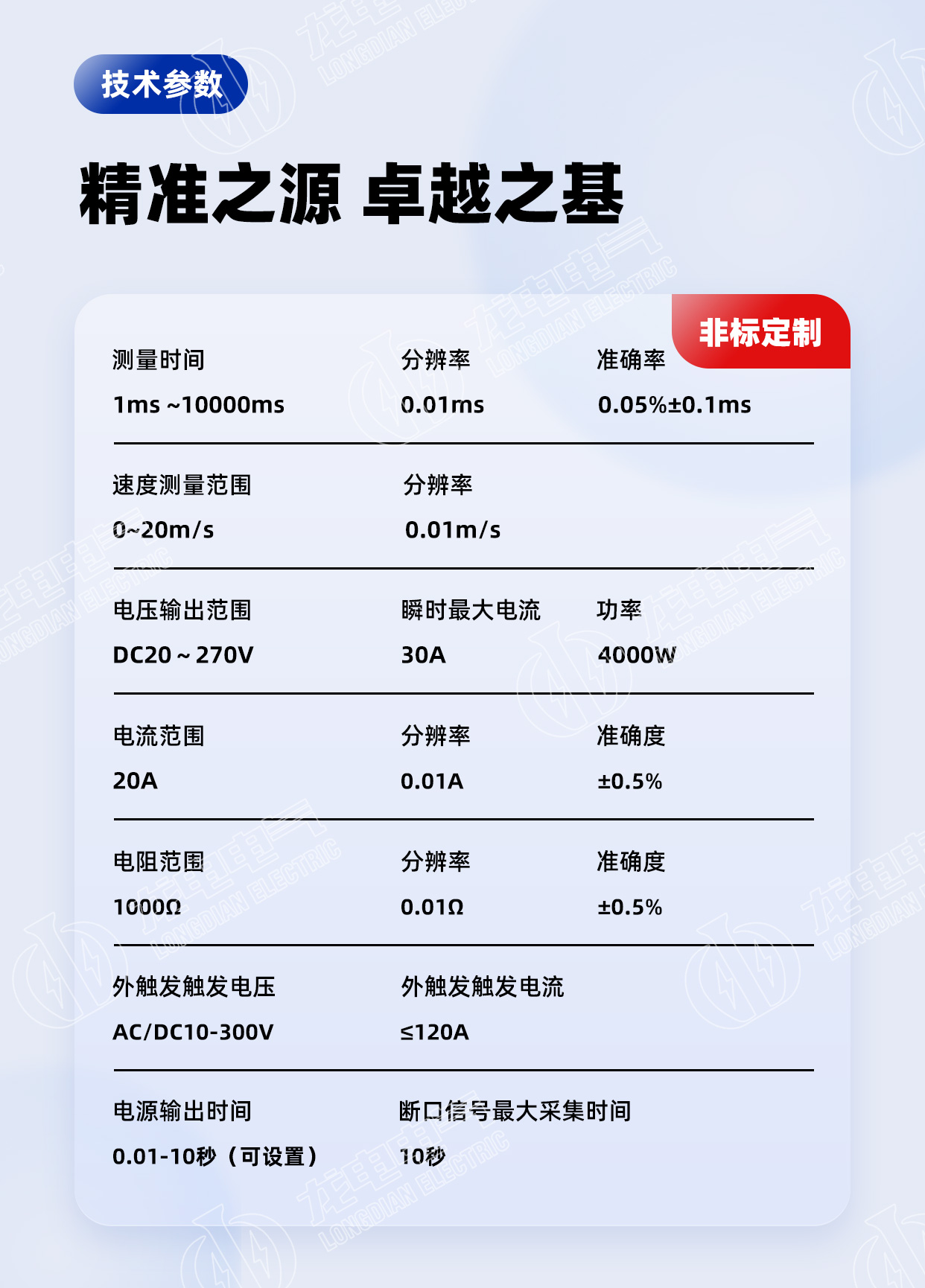

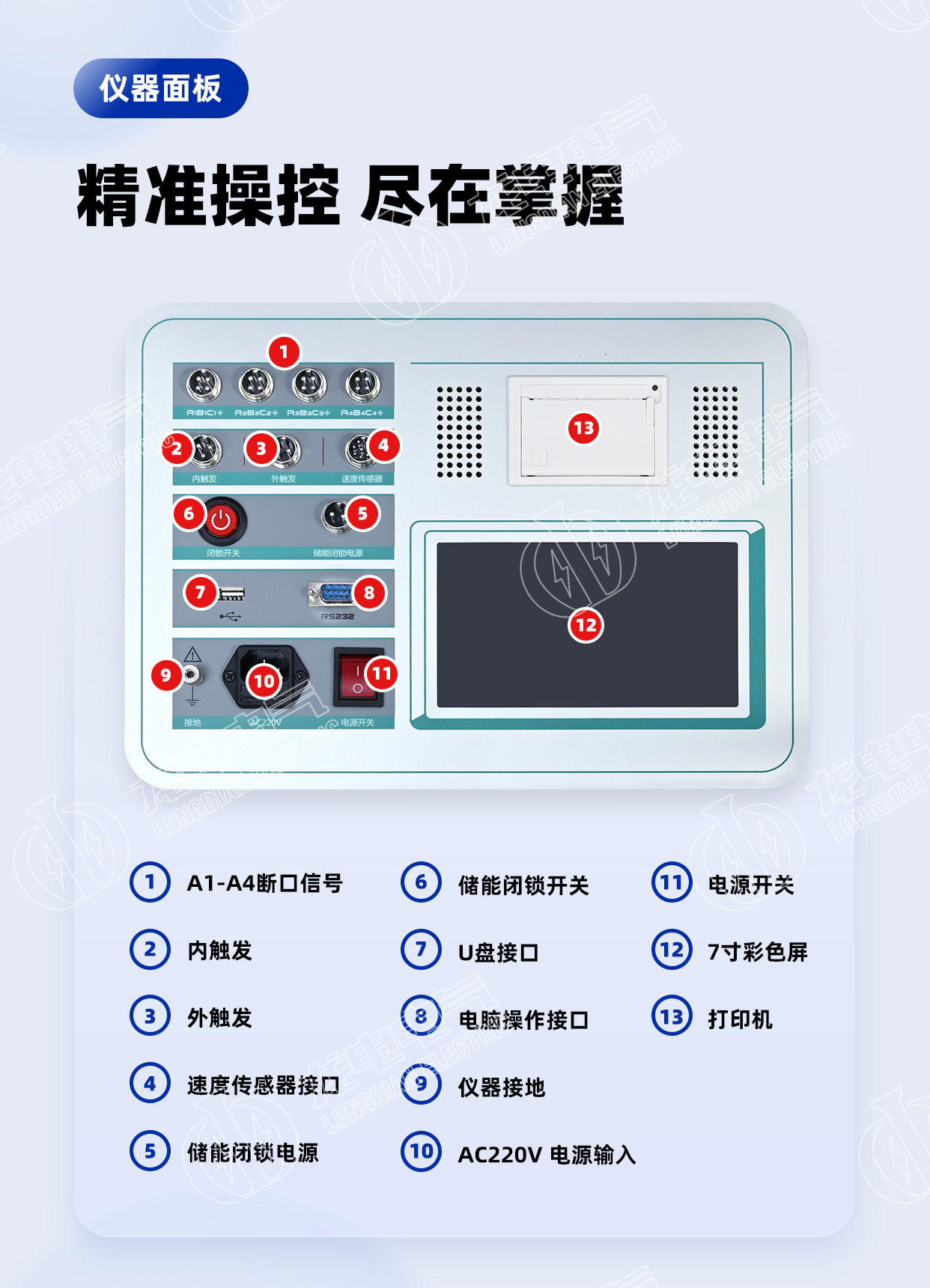

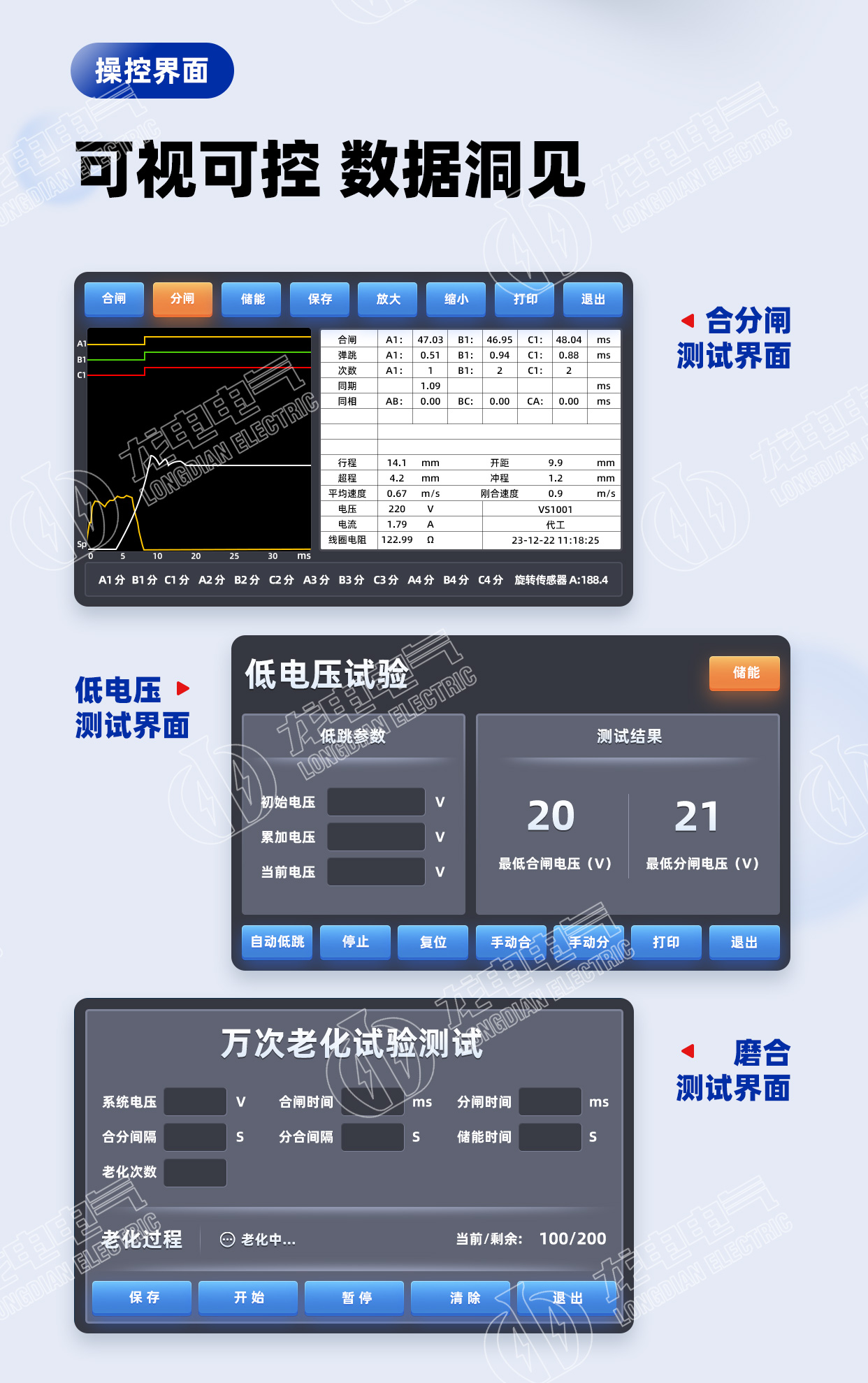

LDGKC-G2高压开关特性测试仪采用双回路电源架构，内置DC20～270V宽范围可调操作电源（瞬时30A/3300W），无需外接二次电源即可驱动多数断路器；内置21种主流断路器速度定义库，选定开关类型后自动匹配参数，真正实现“选型即测”。配备50～1000mm可适配直线传感器及345°旋转传感器，满足从真空开关到GIS不同行程场景的测速需求。7寸高亮阳光屏同屏显示波形与数据，配合100组本地存储、U盘导出及RS232联机分析，让现场测试与后台管理无缝衔接。

核心特点

• 双回路电源，冗余更安心
  合闸与分闸控制回路独立设计，单路意外损坏时另一路仍可完成测试，避免现场因单一回路故障耽误工作进度。

• 21种开关内置库，选型即测
  预置少油、真空、SF6、接触器等主流断路器速度定义，选定类型后参数自动匹配，无需手动查表或反复调试，新手也能快速上手。

• 电源灵活适配，不挑现场
  内触发（DC20～270V可调，30A瞬时输出）、外触发（AC/DC 10～300V电压采集）、手动触发三种模式，既适合常规开关，也适应永磁机构、大电流少油开关等特殊工况。

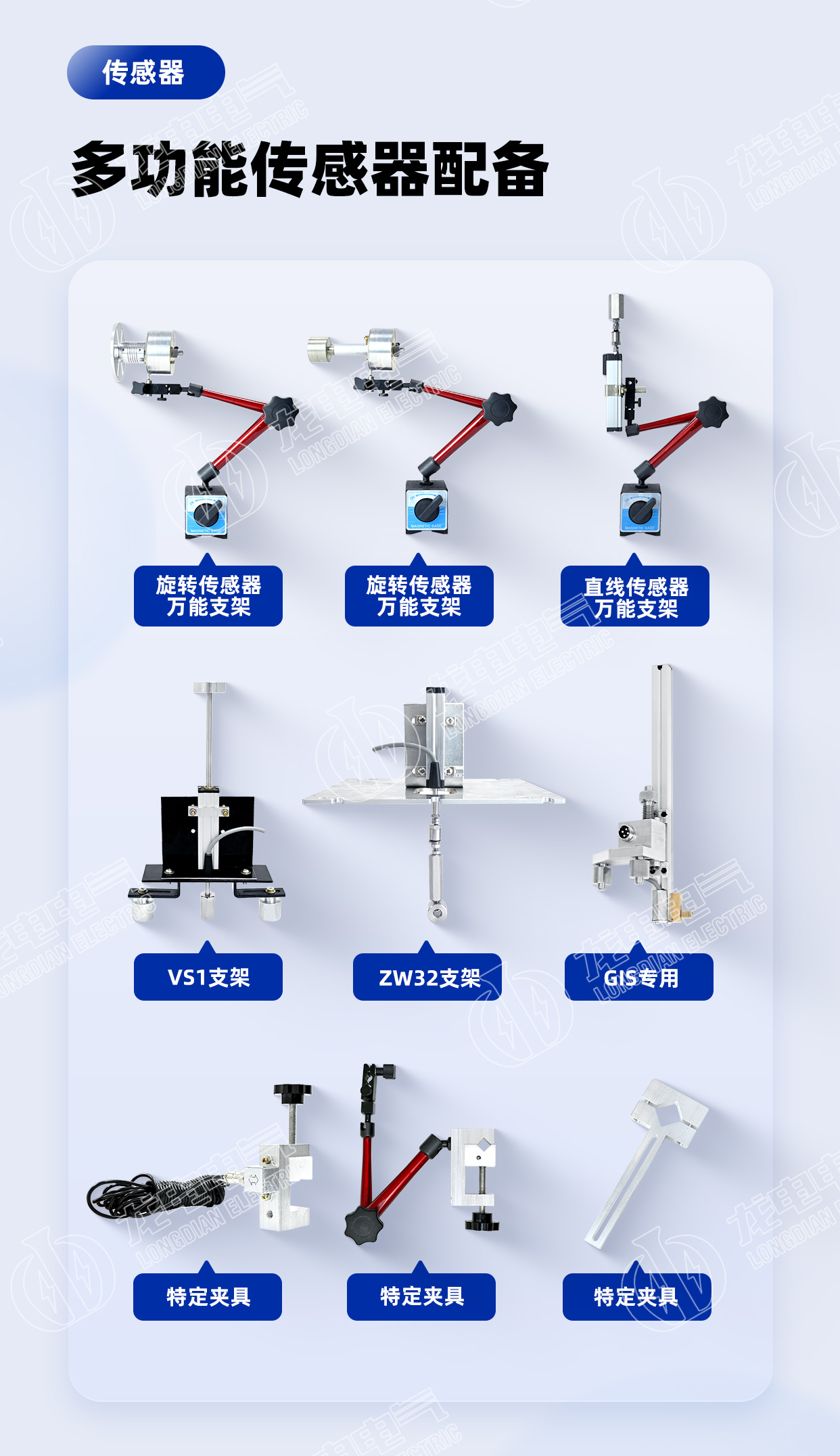

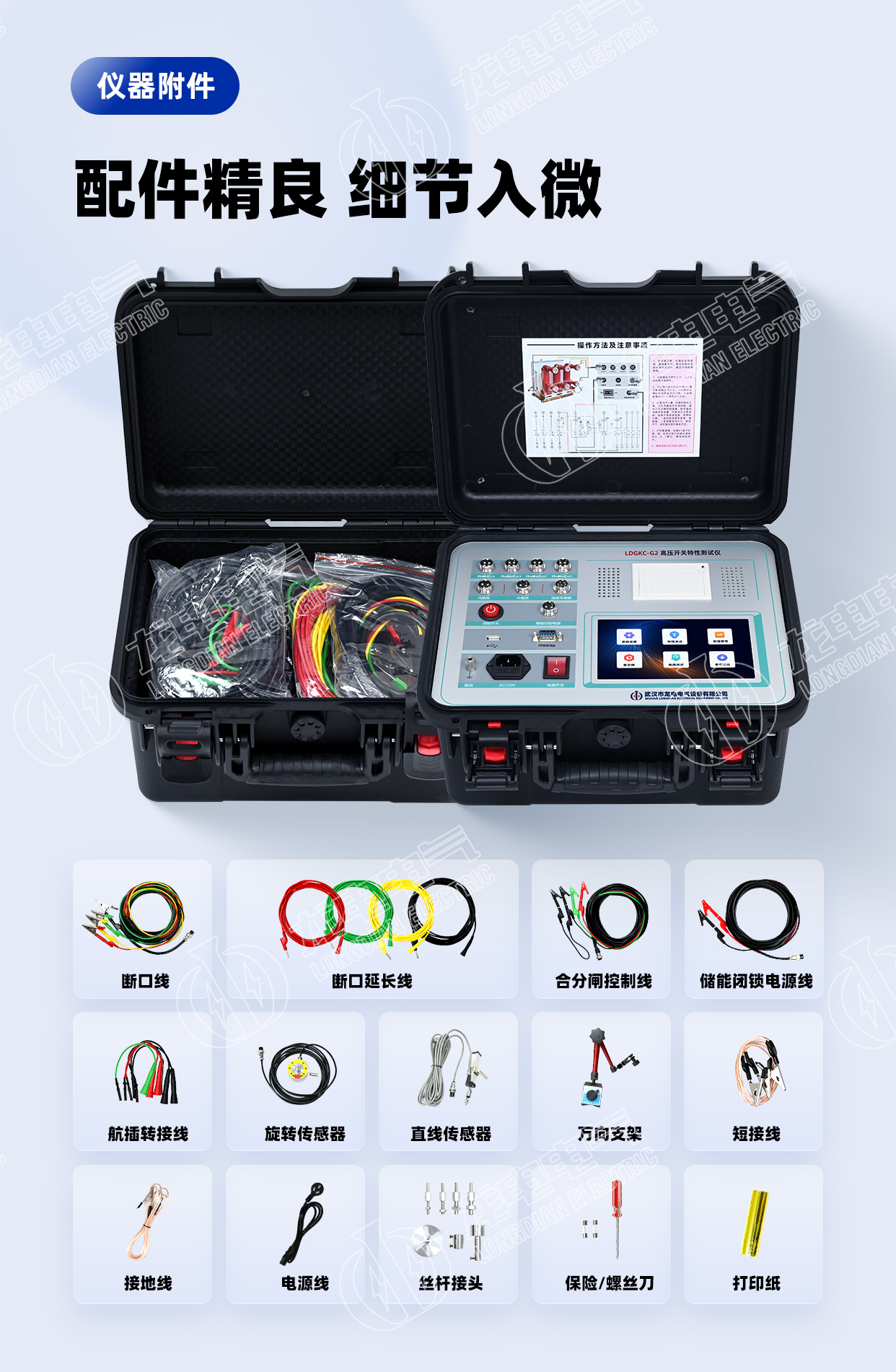

• 传感器“按需选配”，量程不受限
  直线传感器支持50mm～1000mm任意长度设置，旋转传感器有效行程345°，均无需返厂改程序，自由适配不同行程开关。

• 强抗干扰+安全防护，高压场所有保障

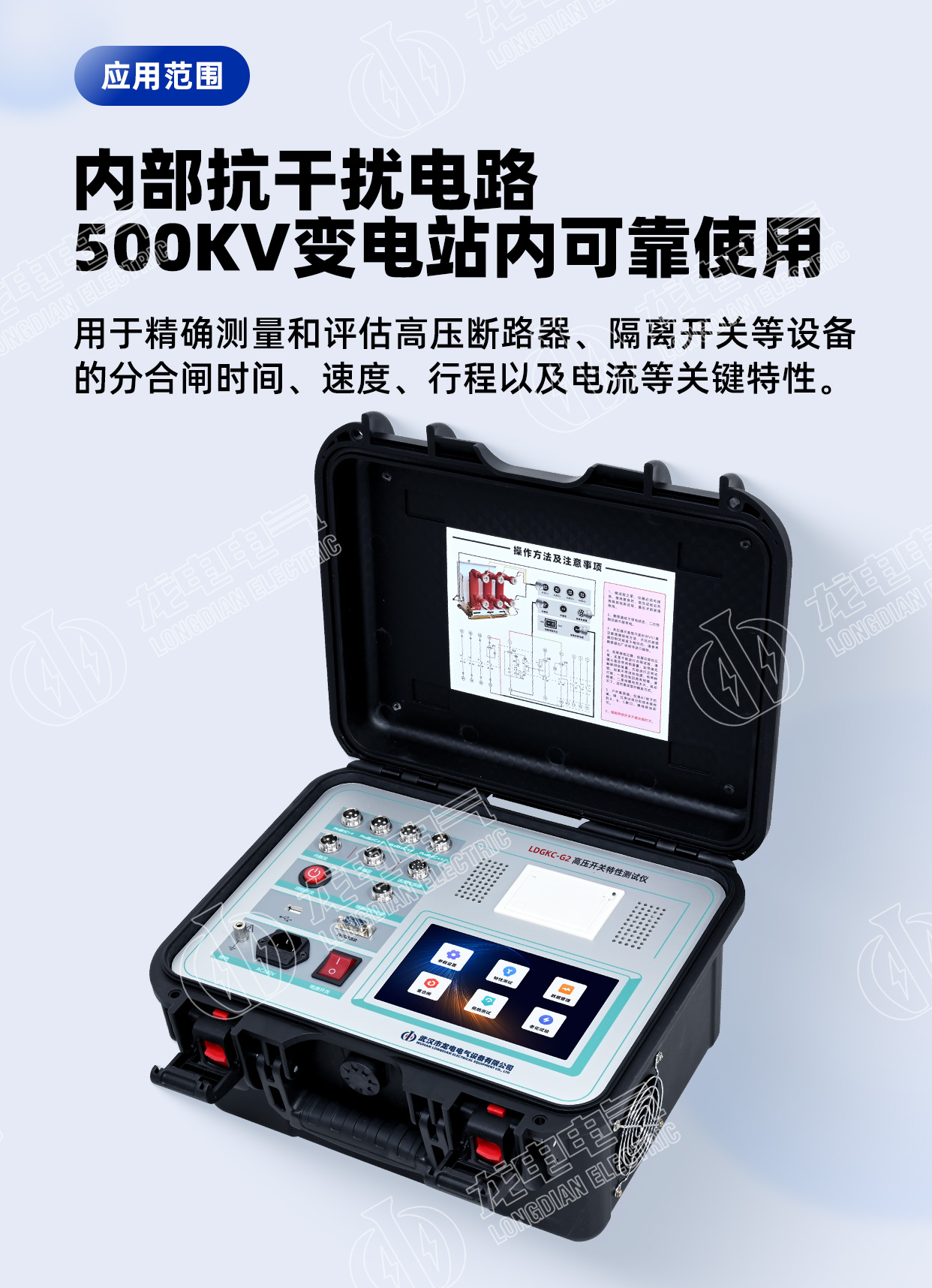

  内部断口泄放回路+抗干扰设计，满足500kV变电站环境使用；先接地后接断口的操作逻辑，有效保护仪器端口安全。

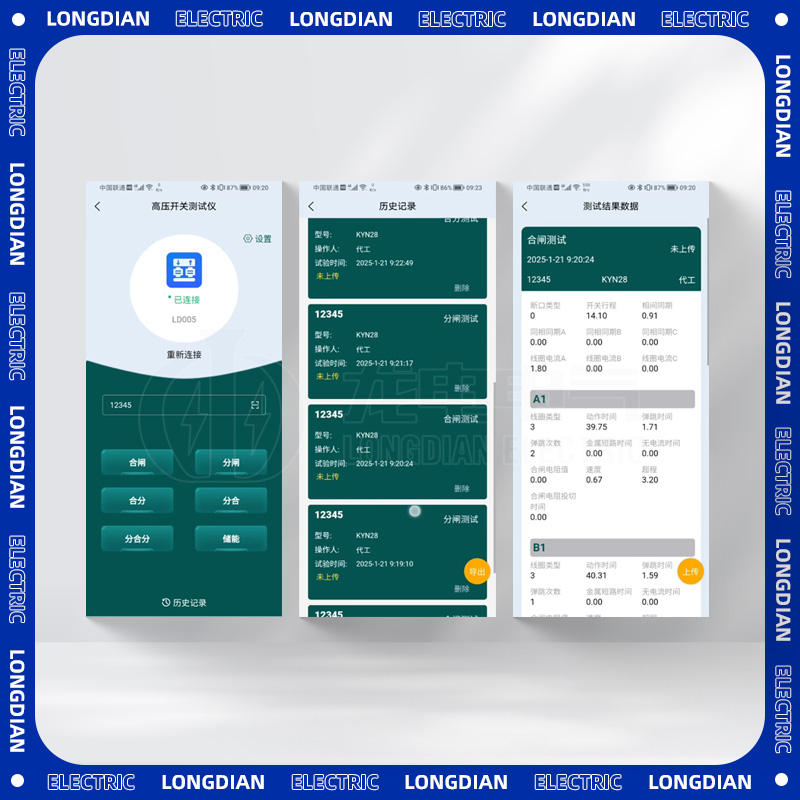

• 数据即测即存，报告快速输出
  100组数据本地存储，U盘一键拷贝，RS232联机电脑分析，热敏打印机现场打印，检修记录完整可追溯。

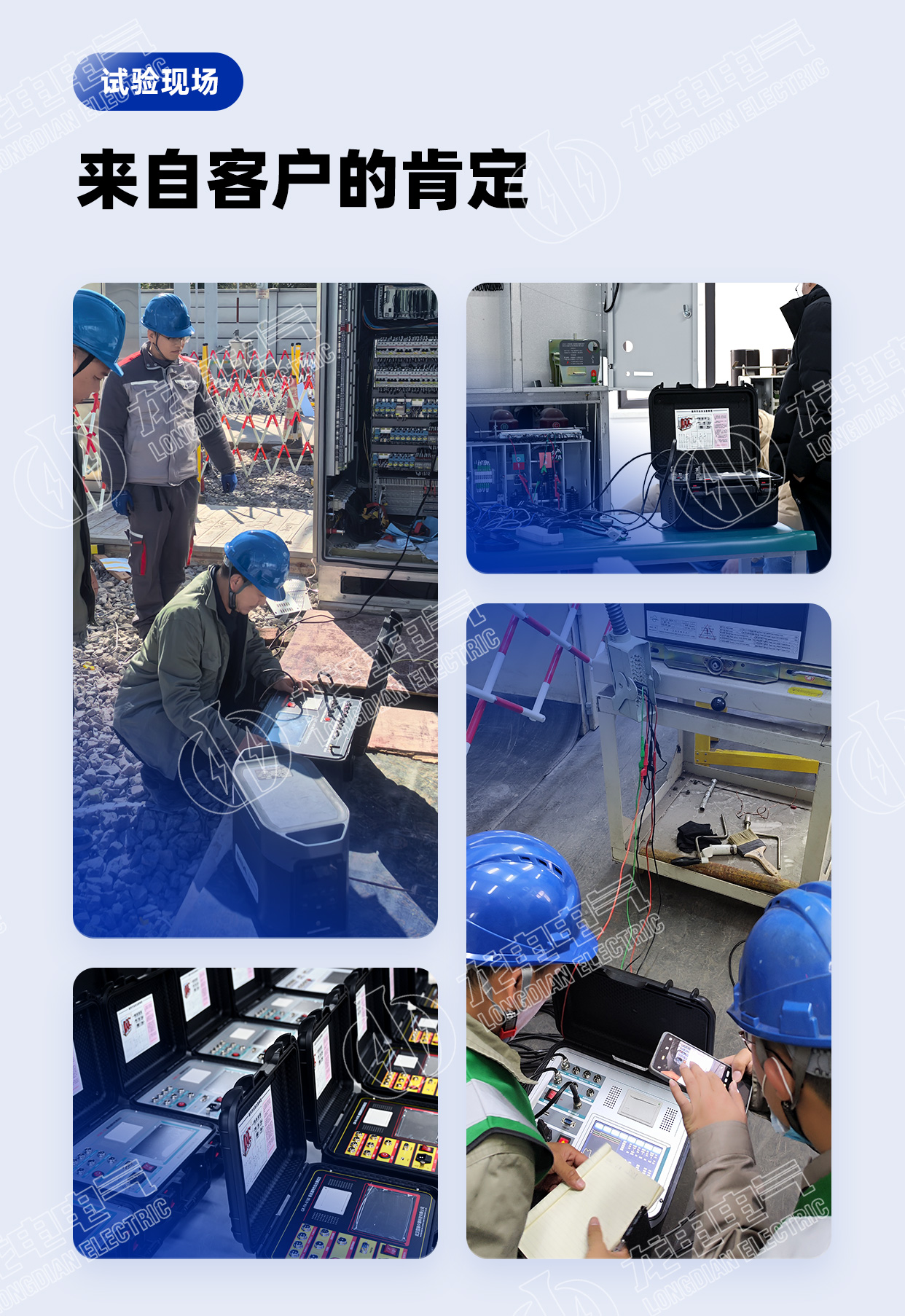

适用场景

适用于变电站检修、开关厂出厂试验、配电室预防性试验及现场抢修，涵盖SF6开关、GIS、真空开关、油开关、单线圈接触器等各类断路器的机械特性综合评估。
