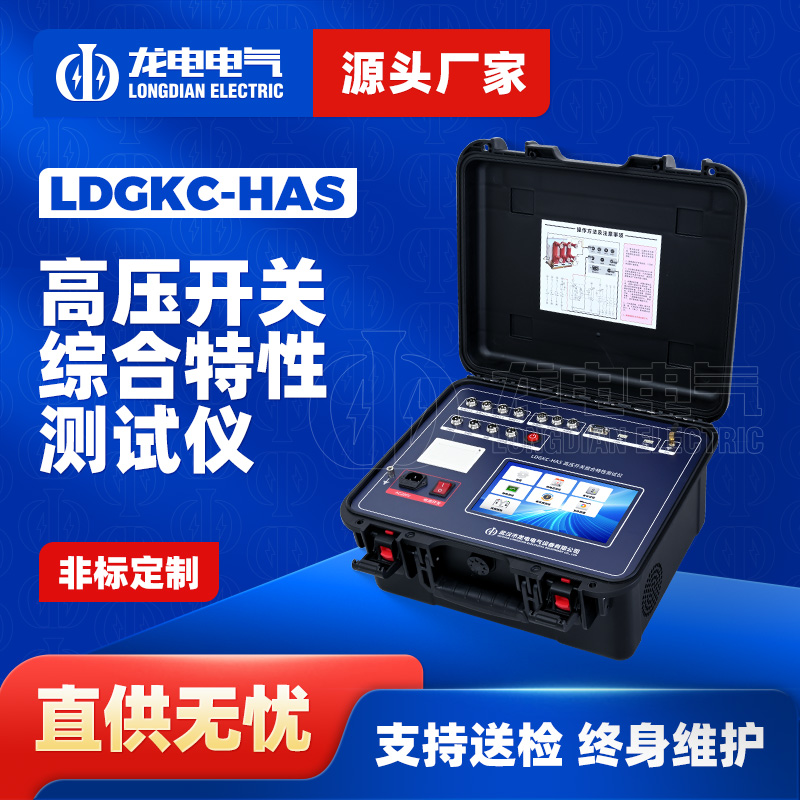

从35kV中压到220kV升压站，发电企业检修的断路器试验为什么都绕不开LDGKC-HAS高压开关机械特性测试仪

水电站和火电厂的检修队伍有个共同的麻烦：机组检修时厂用电常常整段停掉，直流屏和操作电源跟着失电，可断路器试验偏偏要靠操作电源驱动合分闸。没有二次电源，仪器功能再多也使不出来，只能临时从相邻带电间隔拉电缆，既麻烦又不安全。国内一家大型发电集团下属电厂的技术监督部门，前两年就被这个环节卡过不止一次。

这家集团水电、火电都有，旗下电厂升压站的电压等级从35kV中压到110kV、220kV高压不等。熟悉发电侧的人都知道，三峡集团、长江电力、国投电力、华润电力、国家核电这些大型发电企业所属电厂的检修模式大同小异：日常维护靠本厂检修班组，重要试验和技改由集团技术监督统一把关。试验设备跟着检修计划在各厂之间流转，所以仪器选型时，能否适应不同电厂的现场条件，比单一性能指标更重要。

他们梳理检修场景时，痛点集中在三处。一是断路器种类杂，GIS、户外SF6、真空开关都有，老厂里甚至还有少油断路器在役；二是机组检修窗口是倒排的，试验排得密，容不得反复折腾；三是厂里试验电源位置不固定，以前拖线板一拖几十米，接线的人心里总不踏实。带着这些问题去对比设备，武汉市龙电电气设备有限公司生产的LDGKC-HAS高压开关机械特性测试仪的设计思路正好踩在点上。

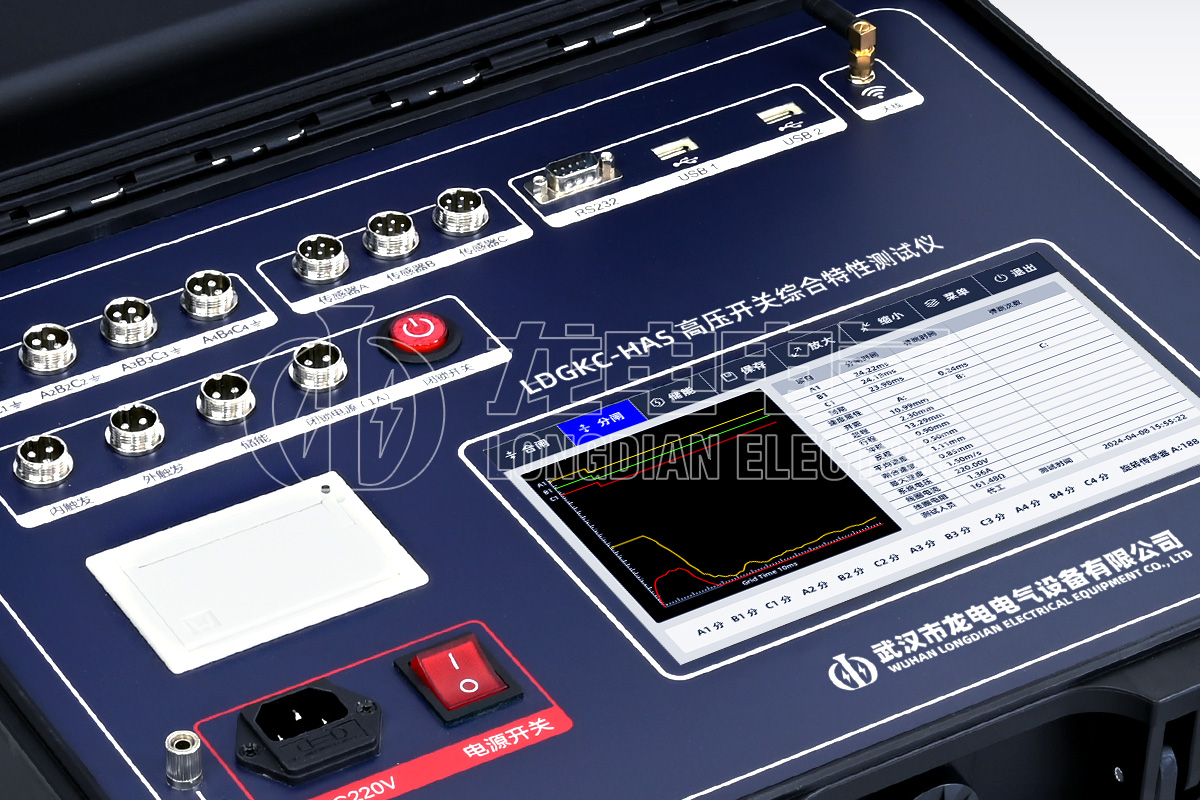

最打动技术监督部门的，LDGKC-HAS高压开关机械特性测试仪采用智能操作电源，可输出DC6～270V连续可调的电源，短时最大20A，直接输出DC220V就能驱动断路器分合闸；分合闸线圈电流特别大、驱动不了的设备，比如老式电磁机构，可以换外触发方式采集线圈电压信号，交直流都能触发。对电厂检修来说，这意味着即使厂用电全停，试验也能照常做。另外它还带隔离开关测量功能：电压输出DC6～270V可调，输出时间0.01～20秒可设，断口信号最大可采集200秒，能测隔离刀闸的合分时间、三相不同期和弹跳。发电厂开关站里，隔离开关和断路器一样要按周期做试验，以前是两台仪器分工，现在一台全包。

去年底某水电站220kV GIS检修，两个停电日内要完成多组断路器和隔离开关的特性测试，这台仪器正好派上用场。检修班组用内触发方式直接输出直流电压操作断路器，一组GIS断路器从接线到出报告大约四十分钟；测隔离开关时切到相应菜单，把采集时间拉长，刀闸几十秒的慢动作过程被完整记录下来，合分时间、不同期一目了然。全部数据用U盘导出带回，和上一个检修周期的存档并排比对，机构有没有劣化趋势，看数据比凭感觉靠谱。断口线、传感器、地线的接拆顺序，说明书里写得很清楚，班组的年轻人按图操作，没出过岔子。

这家集团技术监督负责人的评价是：对发电企业来说，仪器是跟着检修队到处跑的，越是现场条件不齐备的地方，越能看出设备设计的用心。他还给兄弟单位提了个建议：如果厂里真空开关和GIS都多，配置时把直线传感器、旋转传感器和万能支架一起配上，现场就不用为传感器型号发愁了。

（本文由武汉市龙电电气设备有限公司整理，产品参数以LDGKC-HAS高压开关机械特性测试仪说明书为准。）
