LD-2004多次脉冲电缆故障仪 精准定位地埋断点

在电力电缆日益密集的今天，一条地下电缆的突发故障，可能意味着成片城区的停电、工厂生产的停摆，甚至轨道交通的中断。如何快速、精准地锁定故障点，是每一位运检人员最紧迫的课题。武汉市龙电电气设备有限公司深耕高压测试领域多年，凭借对现场需求的深刻理解与持续的技术创新，推出了LD-2004多次脉冲电缆故障测试仪。这套集测距、路径探测与精确定位于一体的综合性解决方案，正以出色的性能与人性化的设计，成为电力电缆运维的得力助手。

一、系统概览：三位一体，全流程覆盖

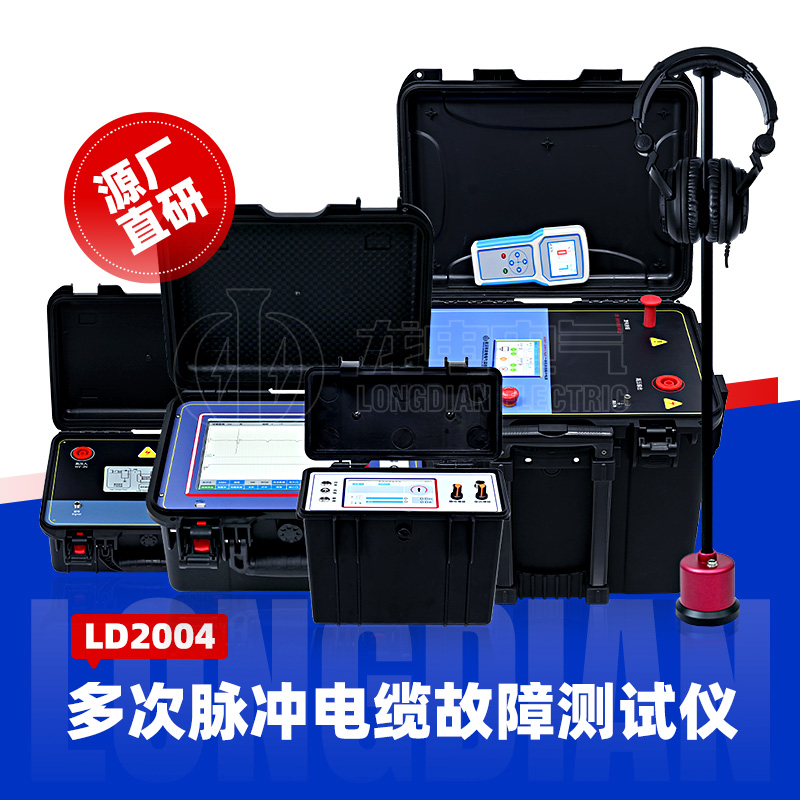

LD-2004多次脉冲电缆故障测试仪并非单一仪表，而是一套完整的故障测试系统。它由智能测距主机、声磁数显同步定点仪以及电缆路径仪（集成于定点仪中）三大部分构成，覆盖了电缆故障检测的完整流程——从粗测故障距离，到查明电缆走向，再到现场精确定点，一气呵成。系统适用于110kV及以下各级电压等级、各种截面与材质的电力电缆，无论是开路、短路、低阻故障，还是高阻泄漏性、闪络性故障，均可从容应对。尤其值得一提的是，主机采用高档PP塑料机箱，小巧轻便（整机仅重2.5kg），内置大容量电池，可连续工作4小时以上，真正实现了“拎箱即走，现场即测”。

二、核心技术：多次脉冲与智能分析，破解高阻难题

高阻故障（尤其是闪络性故障）曾是电缆测距的“硬骨头”。传统冲击闪络法波形复杂、判读困难，而武汉市龙电电气设备有限公司的研发团队在LD-2004多次脉冲电缆故障测试仪上创新性地引入了多次脉冲法（包含三次脉冲与八次脉冲模式）。该方法通过耦合器将高压冲击信号与低压测距脉冲叠加，使故障点击穿后呈现出的反射波形等效于低压脉冲短路波形，极大降低了波形判读难度。配合仪器提供的7种测试脉冲，长短兼顾——长脉冲满足60km长电缆的远距离测试，短脉冲则消除近端盲区，确保全程无死角。

主机采用工业级10.4寸彩色触摸液晶屏，搭载高集成工控机，所有操作均通过菜单式触摸或物理旋钮完成。仪器内置了交联乙烯、聚氯乙烯、油浸纸等多种常见电缆的波速参数，亦支持用户自定义波速。测试时，只需选择合适的采样方式（低压脉冲、闪络法或多次脉冲），点击“采样”键，仪器便自动触发、捕捉反射波形，并智能调节幅度与位置。双游标卡位精度可达1米，波形可任意缩放、平移，更支持同屏对比好相与故障相波形，自动判距功能进一步减少了人工误差。所有测试波形与数据均可内部存储或通过USB导出，便于后期回溯与报告生成。

三、声磁数显定点：从“听声辨位”到“数字导航”

粗测出故障距离后，现场定点往往是耗时最长的环节。传统定点仪仅靠耳机监听震动声，极易受环境噪声干扰。LD-2004配套的声磁数显同步定点仪则从根本上改变了这一局面。其原理巧妙利用电磁波与声波在介质中的巨大速度差——冲击放电时，电磁波瞬间到达探头触发计时，而故障点产生的地震波则以较低速度传播，到达探头时终止计时，处理器根据时间差乘以预设声速，直接计算出探头至故障点的直线距离，并实时显示在LED屏上（最大99.9米，分辨率0.1米）。

操作人员沿电缆路径移动探头，数显值会动态变化：读数减小时，说明靠近故障点；读数增大，则远离。当读数降至最小值（通常对应电缆埋深），且耳机中听到最沉闷、最响亮的“啪”放电声时，该点即为故障精确位置——定点误差小于0.1米。仪器还提供了全通、低通、高通、带通四种滤波模式，以适应不同覆土介质（松软泥土、坚硬水泥等）对声波频率的衰减特性，确保在各种地形下均能获得清晰的声波信号。同时，内置的65kHz电磁传感器支持路径探测与埋深测定，高压闪络时即可同步显示电缆左右方位（黄色/绿色方向图标），路径查找最大距离可达10米，真正实现“一边测距，一边寻径”。

四、安全可靠，细节彰显专业品质

电力测试环境复杂严苛，安全性始终是武汉市龙电电气设备有限公司设计产品时的首要考量。LD-2004在高压闪络测距时，冲击电压可达35kV，但主机内部设有完善的高压保护隔离措施，确保信号采集端口安全。仪器外壳采用绝缘性能优良的PP材质，面板布局清晰——测距端口、充电口、增益旋钮、USB接口分区排布，即使戴手套亦可操作。随机附带专用放电棒与接地线，明确要求测试前先接地、高压放电后须充分泄放，从流程上杜绝残余电荷风险。此外，仪器在无操作2分钟后自动进入屏保节能模式，延长电池续航，也体现了对现场续航焦虑的细致考量。

五、现场实战：从“无从下手”到“手到擒来”

在真实的抢修场景中，LD-2004的作业流程极具效率。以一条10kV交联电缆高阻故障为例：运维人员到达现场后，先断开两端电源并充分放电，将测距主机的双夹测试线接至故障相与地线，选择“低压脉冲”模式预检全长波形，随后切换至“多次脉冲”模式，连接脉冲发生器与耦合器，开启高压冲击。随着故障点击穿放电，主机屏幕上清晰显示出多个重复性极好的周期性波形，自动判距功能直接给出约380米的粗测结果。接着，操作员携带声磁同步定点仪沿路径前行，将探头贴地，开启“声磁定点”档，前几次冲击显示屏均显示99.9米（表示探头尚在远处，仅收到电磁波），继续前行约300米后，耳机中传来微弱“啪”声，数显值下降至15.2米，继续小范围移动探头，数值逐步减小至2.3米，此时敲击地面，数值随振动位置变化而灵敏波动，最终在1.1米处反复出现最小值——开挖后，故障接头恰好位于该点下方1.1米深处，整个过程不到一小时。

六、技术参数与选型支持

LD-2004测试距离小于60km，分辨率与精度均为1米，冲击高压适配35kV及以下。主机内置电池连续工作大于4小时，定点仪续航则超过12小时。仪器标配测距主机、声磁定点仪、双夹测试线、高压采样盒、路径探测附件等全套组件，并提供分体式与一体化高压发生器（选配）两种方案，用户可根据现场习惯与预算灵活选择。此外，武汉市龙电电气设备有限公司提供完善的售后技术支持，包括远程波形分析指导、现场培训及设备年检校准服务，确保用户在长期使用中无后顾之忧。

电缆故障测试，考验的不仅是设备的精度，更是对现场复杂性的理解与应对。武汉市龙电电气设备有限公司将多年电力检测经验融入LD-2004多次脉冲电缆故障测试仪的设计之中——从多次脉冲的智能波形处理，到声磁数显的直观导航，再到轻量化、高防护的整机结构，每一个细节都旨在让测试人员摆脱繁琐的波形判读与环境干扰，将精力集中于快速决策与精准处置。在智能电网加速建设的今天，LD-2004正以其可靠、高效、易用的表现，守护着城市地下的电力命脉，成为一线运检团队值得信赖的合作伙伴。
