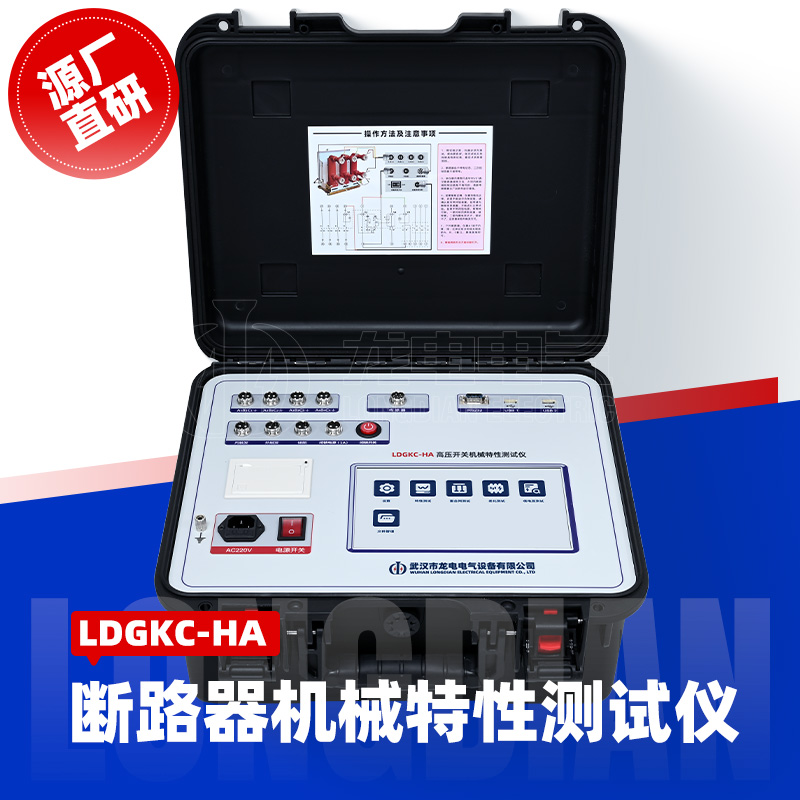

高压开关机械特性测试仪 LDGKC-HA 断路器合分闸试验

产品核心功能与技术标准

武汉市龙电电气设备有限公司生产LDGKC-HA高压开关机械特性测试仪（亦称断路器机械特性测试仪）是一款专为电力系统高压断路器动态性能分析而研制的高精度智能检测设备。产品严格遵循GB1984-2014《高压交流断路器》及DL/T846.3-2017《高电压测试设备通用技术条件》设计，全面覆盖少油、多油、真空、六氟化硫及GIS组合电器等各类断路器的机械动特性参数测试。仪器集成了高性能嵌入式工控平台、宽范围可调直流操作电源、多类型传感器接口及大容量数据管理系统，能够一站式完成分合闸时间、同期性、弹跳、行程、速度、线圈电流及电阻等关键参数的精确测量，为电力设备的预防性试验与状态检修工作提供坚实的数据基础。

硬件配置与高精度测量能力

在硬件配置上，LDGKC-HA高压开关机械特性测试仪采用Cortex™-A8处理器（主频1GHz，闪存1GB），开机仅需16秒，配合9寸彩色触摸屏与Windows操作系统，界面直观且支持中英文输入，极大提升了现场操作的便捷性。内置集成式操作电源可输出DC 6～270V连续可调电压，最大电流达20A，无需外接二次电源即可直接驱动断路器分合闸线圈，并支持低电压动作试验，适应各类复杂工况。测量通道方面，仪器支持12路金属触头断口、6路主断口及6路辅助断口同步采集，时间分辨率最高达0.01ms，测速范围覆盖0.01～20.00m/s，行程测量精度可达±(1%L+0.2)mm，全面满足时间、同期、弹跳、速度、行程、线圈电流及电阻等多维度测试需求。

多样化传感器与灵活测试模式

为适应不同开关结构的安装要求，LDGKC-HA高压开关机械特性测试仪标配直线传感器、旋转传感器和万能传感器（加速度），并可选配激光传感器，配套专用支架及多功能接头，使现场安装快速而稳固。测试过程中，单次动作即可获取完整数据曲线并同屏显示，速度参数支持事后重算，无需重复试验。主机可存储多达30000组试验数据，并支持通过U盘导出或连接上位机软件进行深度分析，同时具备包络线对比及振动频率分析功能，有助于开关机械特性的长期趋势研判。仪器支持内触发（内部直流驱动）、外触发（采集外部线圈电压信号）及手动触发三种模式，尤其适用于交流、永磁及大电流驱动断路器等特殊场景。

安全防护与环境适应性设计

在安全性与环境适应性方面，LDGKC-HA高压开关机械特性测试仪内置完善抗干扰电路，可在500kV变电站等高电磁干扰环境下稳定工作；设有过载保护及接地泄放回路，确保操作人员与设备安全。整机结构紧凑（450×400×220mm），工作温度范围-20℃～+50℃，配备高速热敏打印机便于现场即时输出报告，双USB接口可外接鼠标或存储设备，并可选配RS232、RS485或蓝牙5.0通信模块，满足Q/GDW-12482.5-2024国网通讯规范及MES/ERP平台数据上传要求。该产品以其全面的功能、可靠的性能和人性化的操作设计，已成为高压开关机械特性测试领域的理想选择。
